Bockningen avgör ofta måttnoggrannheten i den färdiga detaljen, även när skärningen är perfekt. Varje bockning påverkar flänslängder, hålplaceringar, vinklar och den samlade måttkedjan. Förutsägbar kantpressning kräver därför att konstruktion, materialval, verktyg och programmering bygger på samma förutsättningar. En ritning med väl definierade radier och toleranser minskar behovet av provning, omställning och efterarbete i produktionen.

Kantpressning steg för steg

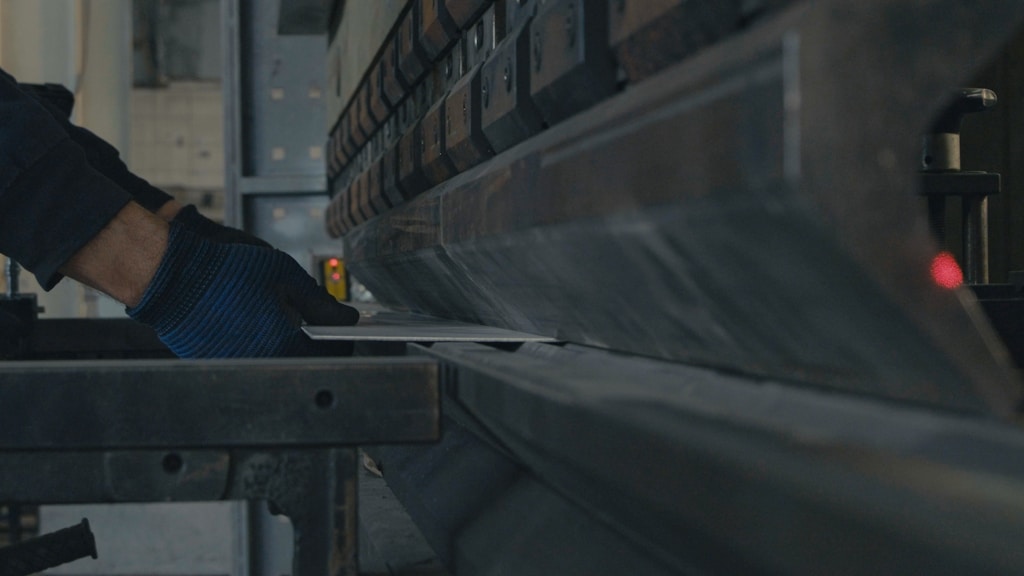

Kantpressning formar en plan plåtdetalj mellan ett öververktyg, ofta kallat stans eller punch, och ett underverktyg, vanligtvis en V-dyna. Den vanligaste metoden är fri bockning, där stansen pressar materialet ned i dynans öppning utan att plåten bottnar helt mot dynans sidor. Bockvinkeln styrs då av stansens rörelse, materialets egenskaper och vald dynöppning.

Vid fri bockning har samma verktygskombination ofta ett användbart vinkelintervall. Det gör metoden flexibel för varierande detaljer och små till medelstora serier. Samtidigt påverkar variationer i plåttjocklek, sträckgräns och valsriktning den verkliga vinkeln. Operatören eller styrsystemet behöver därför kompensera för återfjädring.

Bottning innebär att plåten pressas längre ned i V-dynan så att materialet får närmare kontakt med verktygets geometri. Metoden kan ge stabilare vinkel men kräver mer presskraft och mer noggrant anpassade verktyg. Prägling, ibland kallad coining, innebär ännu högre lokal deformation där materialet i större grad formas efter verktyget. Den används när kravbilden motiverar metoden, men är mindre flexibel och belastar både verktyg och maskin mer.

Återfjädring uppstår när materialets elastiska spänningar släpper efter bockningen. Detaljen öppnar då något jämfört med vinkeln i pressögonblicket. Hållfasta stål, rostfria material och vissa aluminiumlegeringar visar ofta tydligare återfjädring än mjukare konstruktionsstål. För att nå exempelvis en färdig 90-gradersvinkel programmeras därför ofta en något snävare bockvinkel.

Presskraften beror främst på materialets hållfasthet, plåttjocklek, bocklängd och dynöppning. En snäv dyna ökar kraftbehovet betydligt. Den kan också öka risken för märken, sprickor eller oönskad deformation, särskilt i lackerad, galvaniserad eller känslig aluminiumplåt. Produktionsberedningen behöver kontrollera presskraften för varje verktygsval, inte bara för detaljens största bocklängd.

Bockning plåt kräver också en genomtänkt ordning mellan ingående operationer. Hål, spår och urtag som ligger nära bocklinjen kan deformeras när materialet sträcks och komprimeras. I vissa fall bör en funktion flyttas längre från bocklinjen. I andra fall kan den göras efter formningen, om detaljens geometri och produktionsflöde tillåter det.

Bockningsradie och materialtjocklek

En användbar grundregel vid bockning av plåt är att innerradien bör vara ungefär lika stor som plåttjockleken. Regeln är en utgångspunkt, inte en generell toleransangivelse. Materialtyp, hållfasthetsklass, valsriktning och ytkrav kan motivera både större och mindre radier.

Dynöppningen väljs ofta till cirka 6 till 8 gånger plåttjockleken vid fri bockning i vanliga stålmaterial. Ett större V-mått ger normalt större invändig radie och lägre presskraft. Ett mindre V-mått kan ge snävare geometri men ökar belastningen och ställer högre krav på både detalj och verktyg. För tunn plåt kan för stor dynöppning i stället göra vinkelstyrningen mindre stabil.

Minsta flänslängd är direkt kopplad till dynans geometri. Om flänsen är för kort får den inte tillräckligt stöd på dynans kanter. Det kan ge fel vinkel, märken eller en detalj som glider ned i öppningen. En praktisk bedömning är att flänsen behöver vara längre än avståndet från bocklinjen till dynans stödpunkt, med marginal för detaljens tolerans och verktygets utformning.

Den utbredda längden beräknas från raka benlängder, bockavdrag eller bocktillägg. Beräkningen bygger på neutralaxelns läge i materialet, vilket uttrycks med K-faktor. K-faktorn anger neutralaxelns avstånd från plåtens insida som andel av materialtjockleken. Vid fri bockning används ofta ett värde i ett praktiskt intervall, men korrekt värde bör fastställas genom provbockning eller validerade data för aktuell material- och verktygskombination.

Det räcker inte att anta att två plåtar med samma nominella tjocklek beter sig identiskt. Skillnader i verklig tjocklek och hållfasthet påverkar både bockavdrag och återfjädring. Materialstandarder och leveransvillkor, exempelvis EN 10051 för vissa varmvalsade platta produkter, ger ett ramverk för dimensioner och toleranser men ersätter inte processdata från den aktuella tillverkningen.

I ritningsunderlaget bör den inre radien anges där den är funktionskritisk. Om radien inte är kritisk kan konstruktören i vissa fall ange ett intervall eller låta tillverkaren välja verktygsanpassad radie. Det minskar onödiga begränsningar i plåtbockning utan att försämra detaljens funktion.

Material i bockning

Materialet styr hur väl plåten följer verktyget, hur mycket den fjädrar tillbaka och hur stor radie som krävs för att undvika sprickor. Valsriktningen har särskild betydelse. Bockning tvärs valsriktningen är ofta mindre sprickkänslig än bockning längs med den, särskilt vid snäva radier och material med begränsad formbarhet.

Rostfri plåt har ofta större återfjädring än vanligt konstruktionsstål. Kallbearbetning kan dessutom öka materialets hårdhet lokalt, vilket påverkar efterföljande formning. Aluminium bockning kräver uppmärksamhet på legering och temper. Vissa aluminiumlegeringar är väl formbara, medan andra behöver större radier för att undvika sprickbildning.

Förzinkad och lackerad plåt kräver verktyg och hantering som begränsar ytskador. Märken i zinkskiktet kan försämra korrosionsskyddet, medan repor i ett färdigt lackskikt kan bli ett synligt kvalitetsfel. Skyddsfilm, lämpliga verktygsytor och kontrollerad detaljhantering kan vara relevanta åtgärder.

En specifikation bör tydligt skilja mellan materialtjocklek, nominell kvalitet och eventuell ytbeläggning. Det är särskilt viktigt när bockningen ligger efter laserskärning eller stansning plåt, eftersom en skuren kant kan fungera som sprickinitiering om radien är för snäv. Avgradning före formning kan därför vara motiverad för vissa detaljer.

Verktyg, programmering och robotceller

Öververktyg och underverktyg bestämmer inte bara vinkeln. De avgör också vilka geometrier som går att tillverka. Smala stansar behövs för trånga profiler, medan gåshalsverktyg kan ge frigång för redan bockade flänsar. Segmenterade verktyg förenklar arbetet med korta bockar och varierande detaljbredder.

Ett omfattande verktygsbibliotek är en kapacitetsfråga eftersom det minskar behovet av kompromisser i konstruktionen. Saknas rätt verktygsprofil kan tillverkaren behöva ändra bockföljd, använda flera uppspänningar eller föreslå en ändrad radie. Verktygsvalet påverkar därmed både detaljens geometri och antalet hanteringsmoment.

Offline-programmering ger möjlighet att simulera bockningssekvensen före produktion. Programmet kan kontrollera att bakanslag når rätt referensytor och att detaljen inte kolliderar med verktyg, maskin eller anslag. Simuleringen ersätter inte alltid första artikelkontroll, men den reducerar risken för att ett problem upptäcks först vid pressen.

Bockningsföljden behöver planeras från den mest åtkomliga geometri till de flänsar som begränsar detaljens rörelsefrihet. Djupa lådprofiler, snäva returbockar och asymmetriska detaljer är vanliga exempel där ordningen avgör om detaljen går att färdigställa. Ibland behöver konstruktionen kompletteras med urtag eller delas i flera komponenter för att bli tillverkningsbar.

Kantpressning med robot är främst relevant när detaljerna är återkommande, greppbara och har en stabil bockföljd. Robotcellen kan ge jämn hantering och frigöra operatörstid vid serietillverkning. För mycket små serier, stora variationer eller detaljer med svår gripgeometri kan manuell hantering vara mer rimlig. Bedömningen bör utgå från total ställtid, cykeltid, kvalitetssäkring och planerad volym.

Toleranser och mätning

Toleranser för kantpressning plåt måste kopplas till hur detaljen mäts och används. En vinkelavvikelse påverkar ofta flera efterföljande mått. Om två flänsar bockas åt samma håll kan en mindre vinkelavvikelse i varje bockning ge en betydligt större avvikelse vid detaljens ytterkant.

Det är därför bättre att toleranssätta varje kritisk bockning än att enbart ange ett snävt totalmått över en färdig U-profil. Ritningen bör ange vilka referensytor som gäller för kontroll. Mått till hål, slitsar och inpressade fästelement måste också relateras till den yta som faktiskt styr detaljens funktion i montage.

ISO 2768 kan användas för generella toleranser när ritningen saknar individuella toleransangivelser. Standarden måste dock väljas och anges på ritningen med rätt toleransklass. Den löser inte frågan om vilka mått som är funktionskritiska, och den definierar inte automatiskt en lämplig mätstrategi för komplexa bockade detaljer.

Vinkeltolerans påverkas av materialets återfjädring, verktygsslitage, plåttjocklek och bocklängd. Vid snäva toleranskrav bör produktionen kontrollera första detaljen med definierade mätmetoder, exempelvis vinkelmätare, mätfixtur eller koordinatmätning beroende på geometri. Vid längre serier kan statistisk uppföljning vara lämplig om måttet är kritiskt för passning eller säkerhet.

Måttkedjor måste analyseras över hela detaljen. Ett mått från en ytterkant till en andra fläns kan innehålla bidrag från laserskuren bredd, två bockavdrag, två vinklar och materialets verkliga radie. Konstruktionen blir mer robust om toleransen placeras nära den funktion som ska säkras, exempelvis mellan två monteringshål eller mellan en anliggningsyta och en bockad kant.

Stansning som alternativ och komplement

Stansning av plåt är ofta ett starkt alternativ när detaljen innehåller många återkommande hål, slitsar eller formade funktioner. Processen kan göra mer än genomgående konturer. Med rätt verktyg kan den skapa jalusier, präglingar, försänkningar och vissa former av gängning direkt i plåten.

När många identiska hål eller standardiserade formningar ingår kan stansning plåt vara mer rationell än laser för den aktuella operationen. Laserskärning ger å andra sidan stor frihet för konturer och ändringar utan verktygstillverkning. Valet beror på detaljens geometri, seriestorlek, materialtjocklek, ytkrav och behovet av sekundära formoperationer.

Tjockleksgränsen är central. Stansning fungerar normalt bäst i tunnare plåt, medan laserskärning täcker ett bredare intervall av materialtjocklekar. För detaljer med mycket tunn plåt kan verktygsval, risk för deformation och behov av hållflikar också påverka beredningen.

Kombinerade flöden är vanliga. En detalj kan först genomgå stansning av plåt för jalusier och gängning, därefter få konturer skurna eller kompletterade och slutligen formas i kantpress. Inpressning av fästelement, avgradning och ytbehandling kan sedan följa beroende på produktens krav. Processordningen behöver skydda känsliga formningar mot deformation i senare steg.

CNC-bearbetning i samma kedja

Vissa produkter börjar som en bockad plåtdetalj men behöver också bearbetade komponenter med snävare geometri. CNC plåt används ofta som ett vardagligt inköpsbegrepp i förfrågningar, men CNC-bearbetning omfattar flera skilda processer. Skärning, stansning och kantpressning hanterar plåtens form, medan fräsning och svarvning skapar funktioner som sällan är rationella att göra i plåtpressen.

CNC-fräsning av plåt kan vara aktuell för särskilda plan, fickor, precisa hålbilder eller bearbetade kanter i grövre material. CNC-fräsning i aluminium används ofta när låg vikt kombineras med krav på maskinbearbetade passningar. I förfrågningar dyker formuleringar som cnc fräs aluminium, cnc fräs metall och cnc fräsning metall upp, men beställaren bör alltid ange materialkvalitet, mått, referensytor, toleranser och ytkrav.

Planfräsning av svetsade konstruktioner kan behövas när en plåtkonstruktion ska bära styrningar, tätningar eller komponenter med definierad anliggning. Svetsningen ger sammanfogning och styvhet, medan fräsning cnc ger de lokala precisionsegenskaper som konstruktionen kräver. Det är viktigt att planera denna ordning eftersom svetsvärme kan påverka form och spänningar före den slutliga bearbetningen.

CNC-svarvning används för rotationssymmetriska komponenter som bussningar, axlar, distanser och adaptrar. I inköpsunderlag förekommer både cnc-svarvning och formuleringen svarv cnc. Det väsentliga är att definiera diameterlägen, gängor, toleransfält, ytjämnhet och eventuell värmebehandling. För återkommande små detaljer kan CNC-svarvning med stångframmatning minska hanteringen genom att ämnet matas från stångmaterial i en automatiserad följd.

För komplexa produkter behöver inköparen se sambandet mellan CNC-fräsning och svarvning, plåtbearbetning, svetsning och montage. En leverantör kan ha egna maskiner för vissa steg och använda fasta underleverantörer för andra. BMT PRO samordnar enligt sitt erbjudande CNC-fräsning och CNC-svarvning via ett nätverk av fasta underleverantörer, med samordning och kvalitetskontroll hos företaget.

I förfrågningar används en handfull begrepp om vartannat. De säger i sig lite om tillverkningskedjan, och skillnaden ligger i vad beställaren behöver precisera:

Beställaren behöver fråga var kritiska mått kontrolleras, hur materialet spåras och vem som ansvarar för gränssnittet mellan processerna. Den som vill beställa CNC-fräsning bör även ange om detaljen ska levereras som fristående komponent eller monterad i en större plåtkonstruktion.

Rörbockning är en annan disciplin

Bockning av rör skiljer sig tydligt från kantpressning av plåt. Ett rör har en sluten profil som riskerar ovalitet, veck på insidan och uttunning på utsidan när det böjs. Därför används normalt särskilda rörbockningsmaskiner med verktyg som stöder rörets form.

Vid rör bockning är förhållandet mellan rördiameter, godstjocklek och centrumlinjeradie avgörande. Snäva radier ökar risken för deformering. Dornbockning använder ett invändigt stöd som motverkar att röret kollapsar eller veckas. En torkare, eller wiper die, kan dessutom stödja området där veck annars kan bildas på bockens insida.

Rör sällan böjs i kantpress eftersom V-dynan och stansen inte ger det kontinuerliga stöd som en rund profil behöver. Kantpressen kan användas för vissa grova eller öppna profiler, men den är normalt inte rätt metod för runda precisionsrör. Konstruktionen bör därför tidigt skilja mellan plåt bockning och rörformning, även om båda processerna ingår i samma produkt.

Toleranser vid rörbockning omfattar ofta bockvinkel, centrumlinjeradie, rotationsläge mellan flera bockar och ändarnas position i rummet. Dessa mått kräver andra kontrollmetoder än en plan bockad plåtdetalj. En tvådimensionell ritning räcker inte alltid för att kommunicera kraven. En tydlig 3D-modell med datumsystem förenklar beredning och kontroll.

Vanliga frågor

Vad är skillnaden mellan fri bockning och bottning?

Fri bockning innebär att plåten formas i en V-dyna utan att helt pressas mot verktygets botten. Vinkeln styrs främst av pressdjupet och materialets återfjädring. Vid bottning pressas materialet närmare dynans geometri, vilket kan ge stabilare vinkel men kräver mer kraft och mer specifika verktyg. Valet beror på toleranskrav, material och seriestorlek.

Vilken bockningsradie ska anges för vanlig stålplåt?

En vanlig utgångspunkt är en innerradie som motsvarar ungefär plåttjockleken. Det är dock ingen universell regel. Höghållfast stål, rostfritt stål och vissa aluminiumlegeringar behöver ofta större radier. Valsriktning, skuren kant och ytkrav påverkar också. Kritiska radier bör verifieras med provbockning i vald materialkvalitet och med planerade verktyg.

När är stansning av plåt lämpligare än laserskärning?

Stansning av plåt är ofta lämplig för detaljer med många upprepade hål eller formade funktioner som jalusier, präglingar, försänkningar och vissa gängor. Processen är främst relevant i tunnare plåt och när verktygsutrustningen passar detaljen. Laserskärning ger större frihet för varierande konturer. I många produkter kombineras metoderna före kantpressning.

Hur bör toleranser anges på en bockad detalj?

Toleranser bör kopplas till detaljens funktion och till tydliga referensytor. Ange separat tolerans för kritiska vinklar, flänslängder och mått till hål nära bocklinjer. Ett snävt totalmått över flera bockar kan annars bli svårt att säkra eftersom flera vinkel- och radievariationer adderas. ISO 2768 kan användas för generella toleranser när rätt klass anges på ritningen.

När passar kantpressning med robot?

Kantpressning med robot passar främst för återkommande detaljer med stabil geometri, tydlig greppbarhet och tillräcklig serievolym. Robotisering kan ge jämn materialhantering och återkommande cykeltider. Små serier, mycket stora detaljer eller komponenter med komplicerad omgripning kan vara mindre lämpliga. Kalkylen behöver väga ställtid, fixturer, programmering och kontrollbehov mot planerad volym.
